ASSEMBLY — Case Components (Cont'd)

MT-26prose procedure

Case Components (Cont'd)

Parts DiagramFig. fig1
Parts diagram
#Part NameNotes / Torque
1Transmission case
2Counter gear front bearing
3Counter gear
Component LocationFig. fig1

Measurement dimension A: Distance from bearing surface to transmission case

Diagram showing distance A from bearing surface to transmission case, with callouts for: 1 Transmission case, 2 Counter gear front bearing, 3 Counter gear
TM371
1A(top-left of diagram, indicating distance from bearing surface to transmission case)

Case Components Assembly (Cont'd)

  1. 7
    Select counter front bearing shim. Counter front bearing shim: Refer to S.D.S.
    Counter front bearing shim: Refer to S.D.S.
    Diagram showing distance A from bearing surface to transmission case, with callouts for: 1 Transmission case, 2 Counter gear front bearing, 3 Counter gear
    TM371
  2. 8
    Install gasket and front cover.
  3. 9

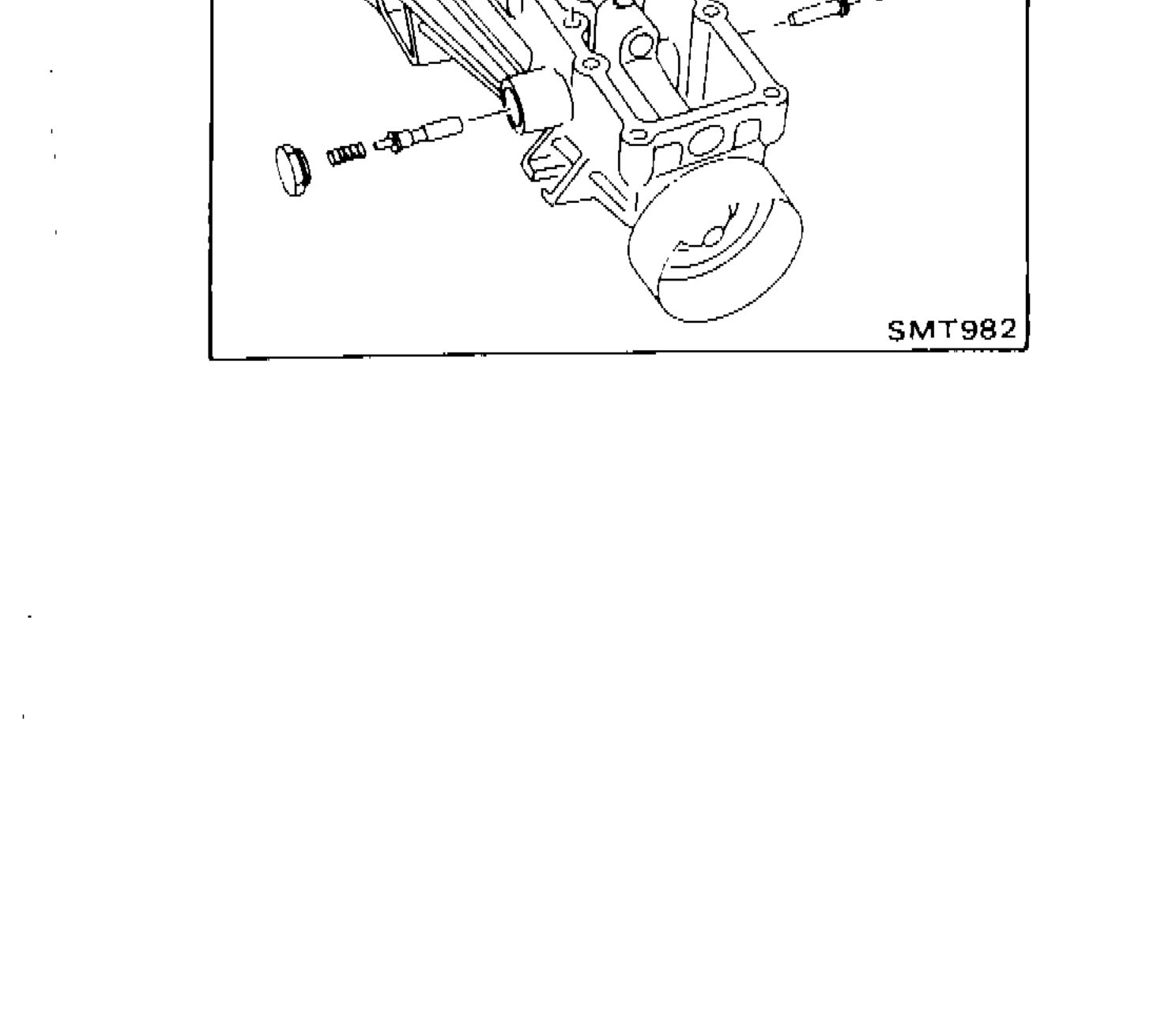

    Install return spring plugs, check ball, return springs and select check plunger.
    Illustration showing installation of return spring plugs, check ball, return springs, select check plunger, control housing and gasket
    SMT982
  4. 10
    Install control housing and gasket.
    Illustration showing installation of return spring plugs, check ball, return springs, select check plunger, control housing and gasket
    SMT982
