ASSEMBLY — Gear Components (Cont'd)

MT-21prose procedure

Gear Components (Cont'd)

  1. f

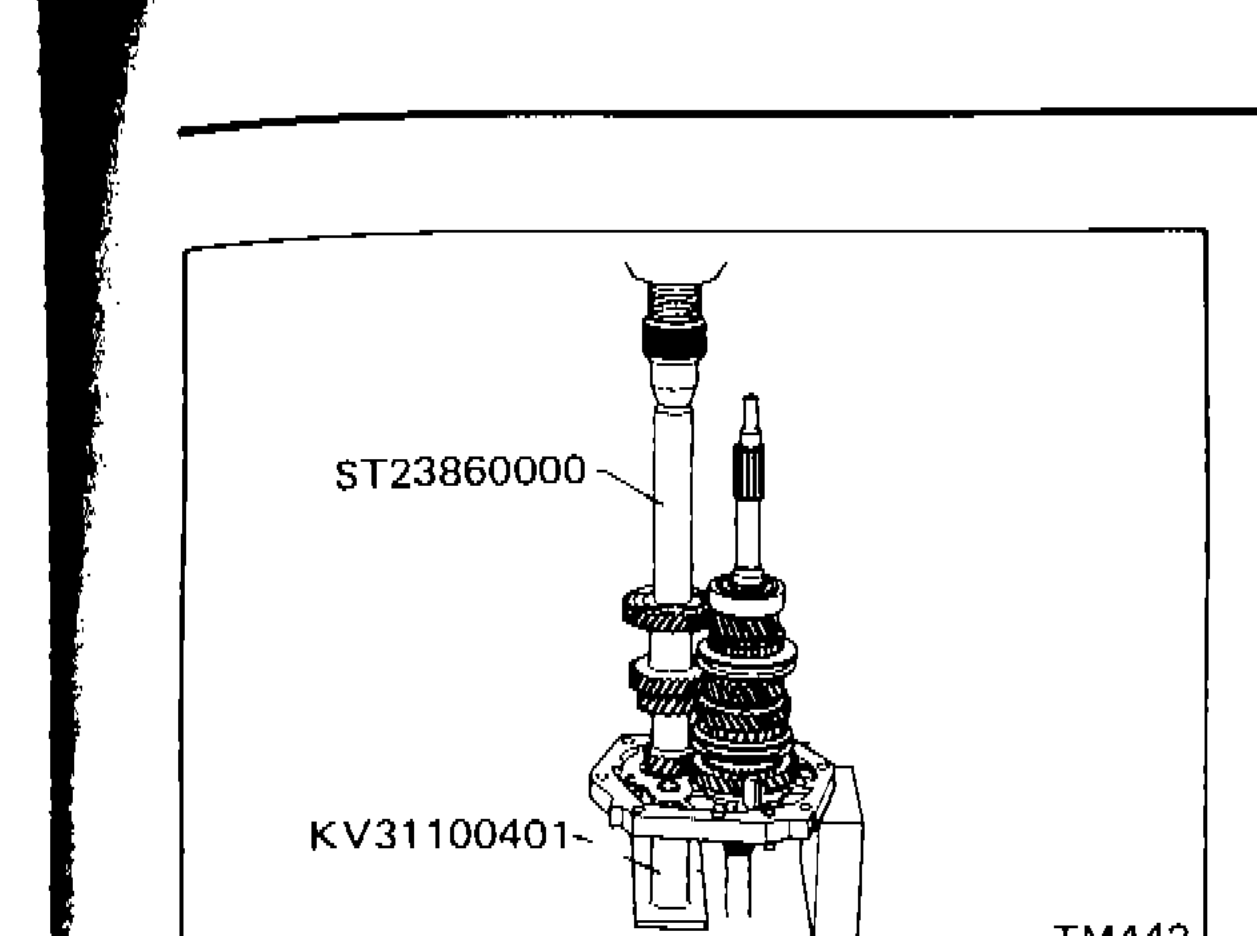

    Press counter drive gear with main drive gear with Tool.
    Pay attention to direction of counter drive gear.
    Pressing counter drive gear with main drive gear using tools ST23860000 and KV31100401
    TM442
  2. g
    Install sub-gear components.
    Sub-gear components: sub-gear, sub-gear spring, and sub-gear bracket on counter drive gear
    SMT528A
  3. h

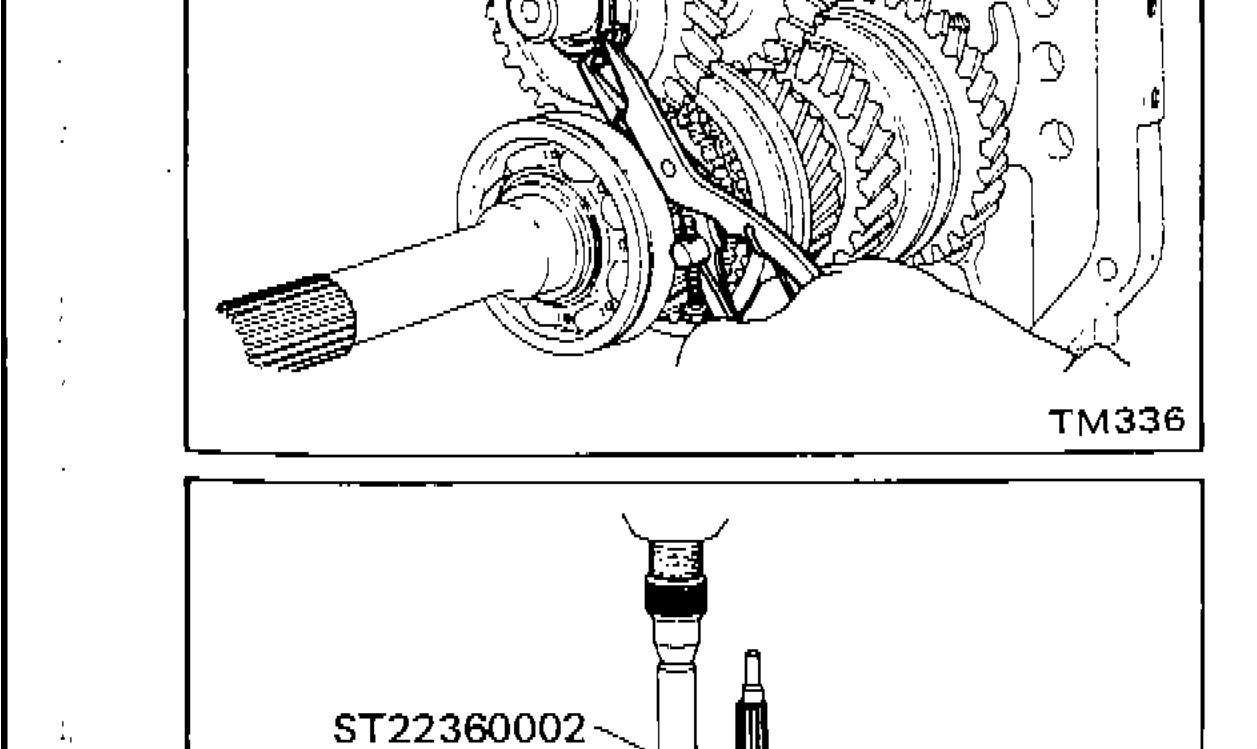

    Install selected counter drive gear snap ring.
    Counter drive gear snap ring installed in gear assembly
    TM336
  4. i

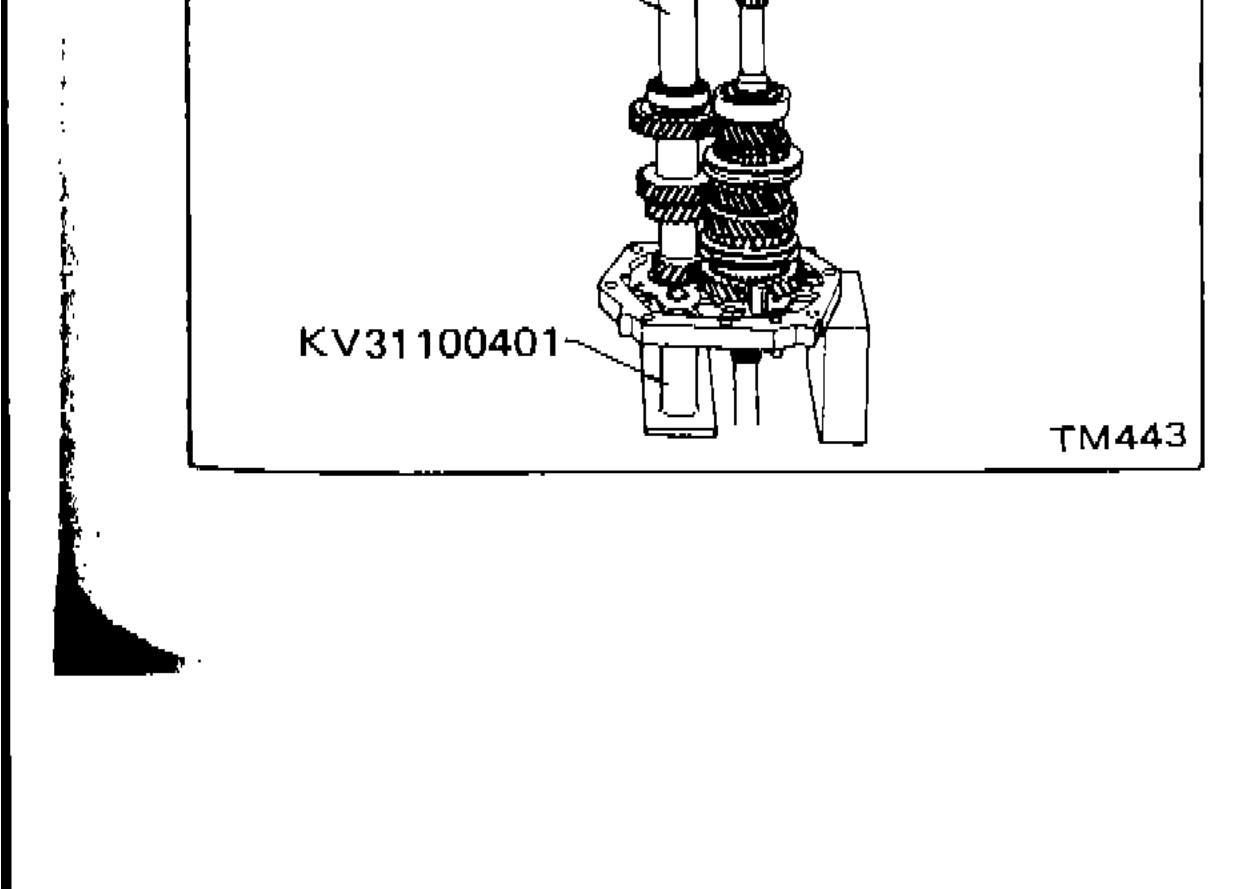

    Press counter gear front bearing onto counter gear.
    Pressing counter gear front bearing onto counter gear using tools ST22360002 and KV31100401
    TM443
Allowable clearance of groove (counter drive gear)Sub-gear and sub-gear bracket installed on counter drive gear
0 - 0.18mm
Allowable clearance of groove (counter drive gear)Sub-gear and sub-gear bracket installed on counter drive gear
0 - 0.0071in
Parts DiagramFig. fig3
Parts diagram
#Part NameNotes / Torque
1Sub-gear
2Sub-gear spring
3Sub-gear bracket
