S13S13

Assembly — Gear Components (Cont'd)

MT-20prose procedure

Gear Components (Cont'd)

Gear Components Assembly (Cont'd)

  1. c

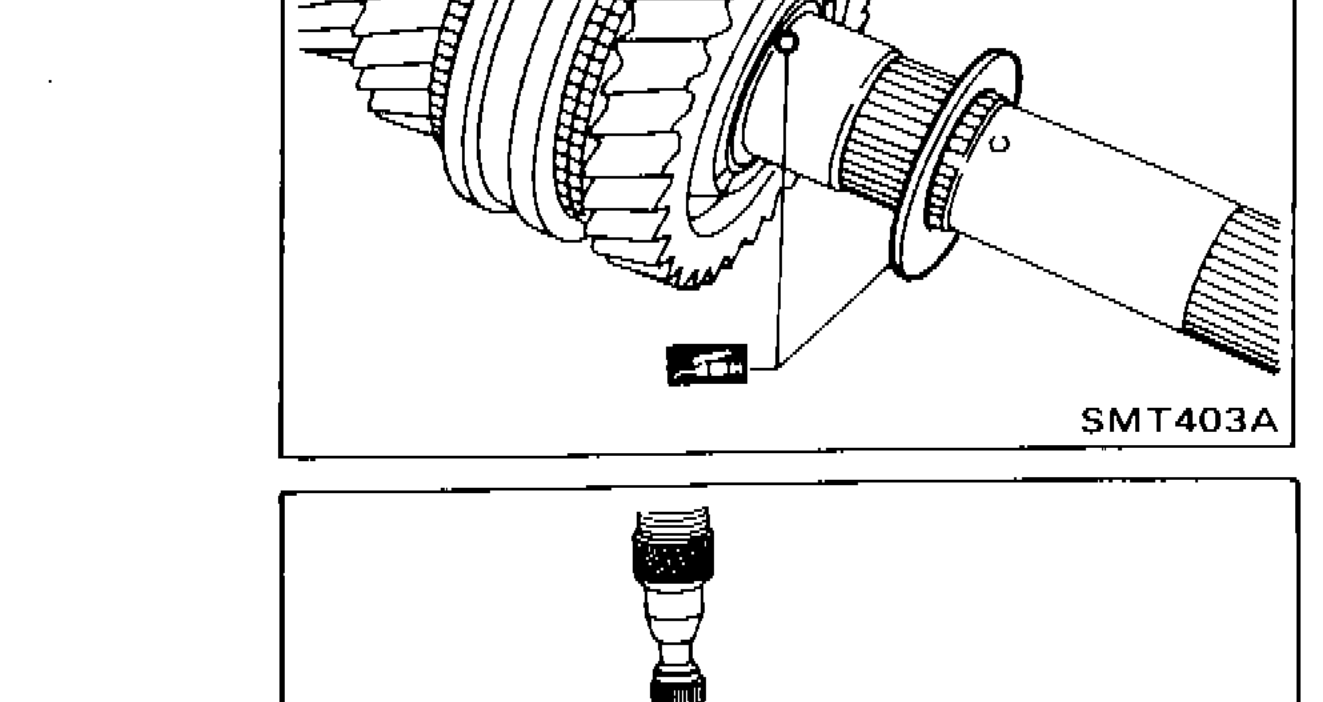

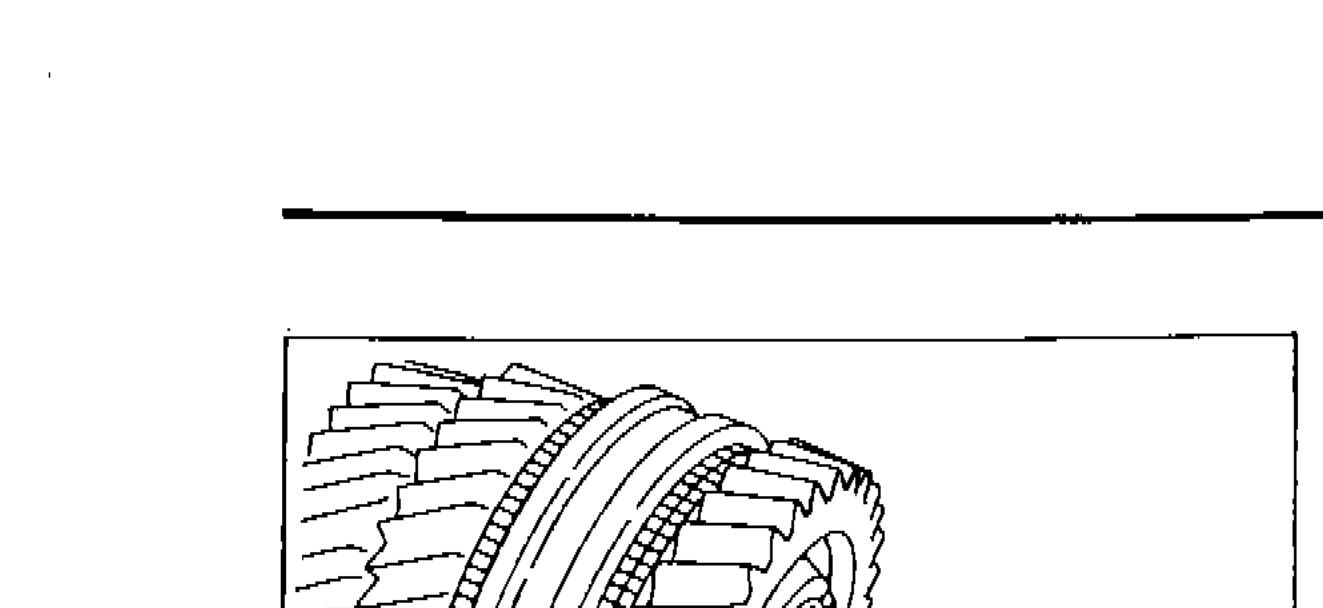

    Install steel ball and 1st gear washer.
    Apply multi-purpose grease to steel ball and 1st gear washer before installing.
    Mainshaft assembly showing gears — installing steel ball and 1st gear washer
    SMT403A
  2. 6
    Install mainshaft and counter gear on adapter plate and main drive gear on mainshaft.
  3. 6a

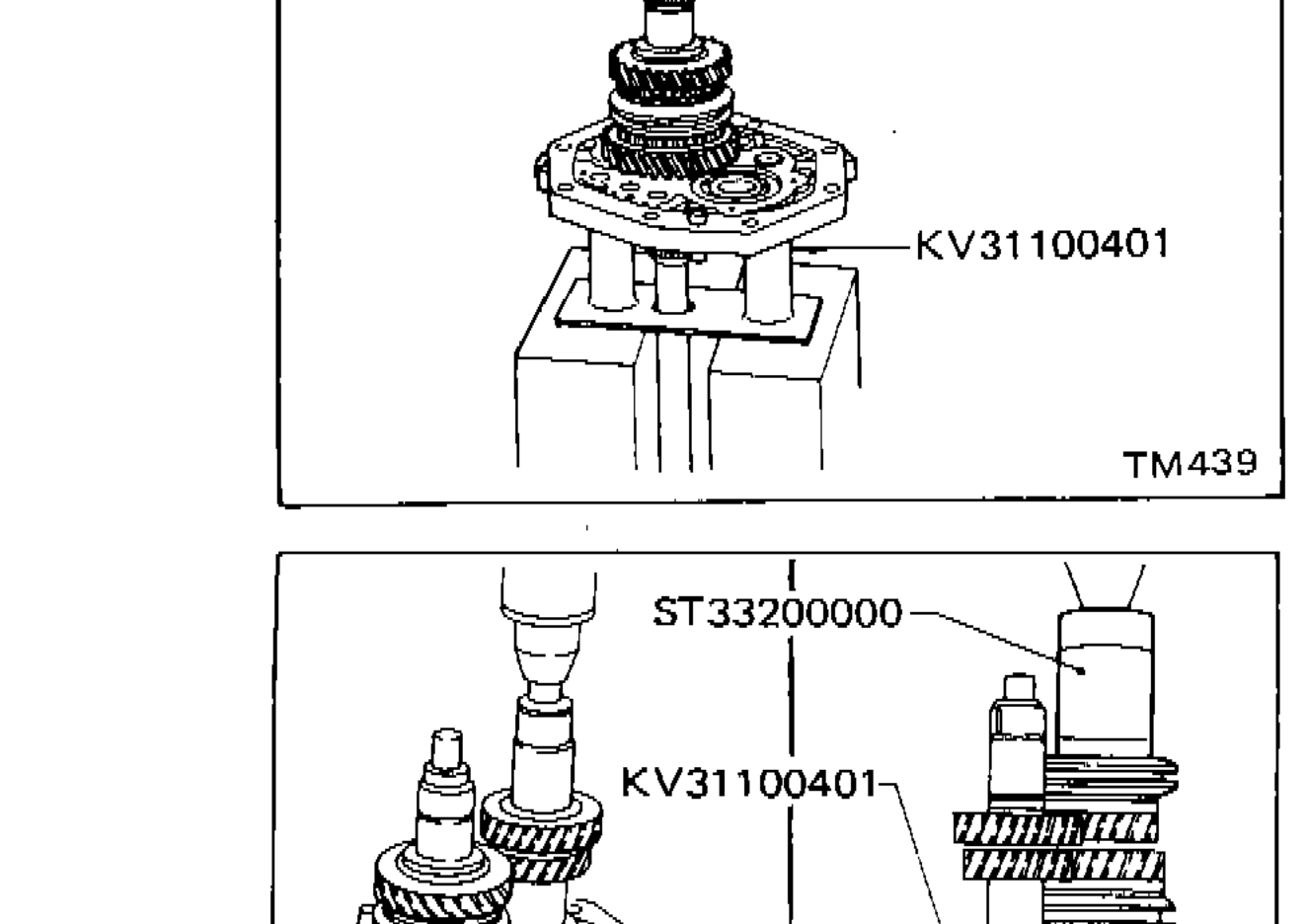

    Press mainshaft assembly to adapter plate with Tool.
    Pressing mainshaft assembly to adapter plate using tool KV31100401
    TM439
  4. 6b
    Press counter gear into adapter plate with Tool.
    Two views: pressing counter gear into adapter plate (ST33200000, KV31100401) and pressing 3rd & 4th synchronizer assembly (SMT750)
    SMT750
  5. 6c
    Install 3rd main gear and then press 3rd & 4th synchronizer assembly.
    Pay attention to direction of 3rd & 4th synchronizer.
    Two views: pressing counter gear into adapter plate (ST33200000, KV31100401) and pressing 3rd & 4th synchronizer assembly (SMT750)
    SMT750
  6. 6d

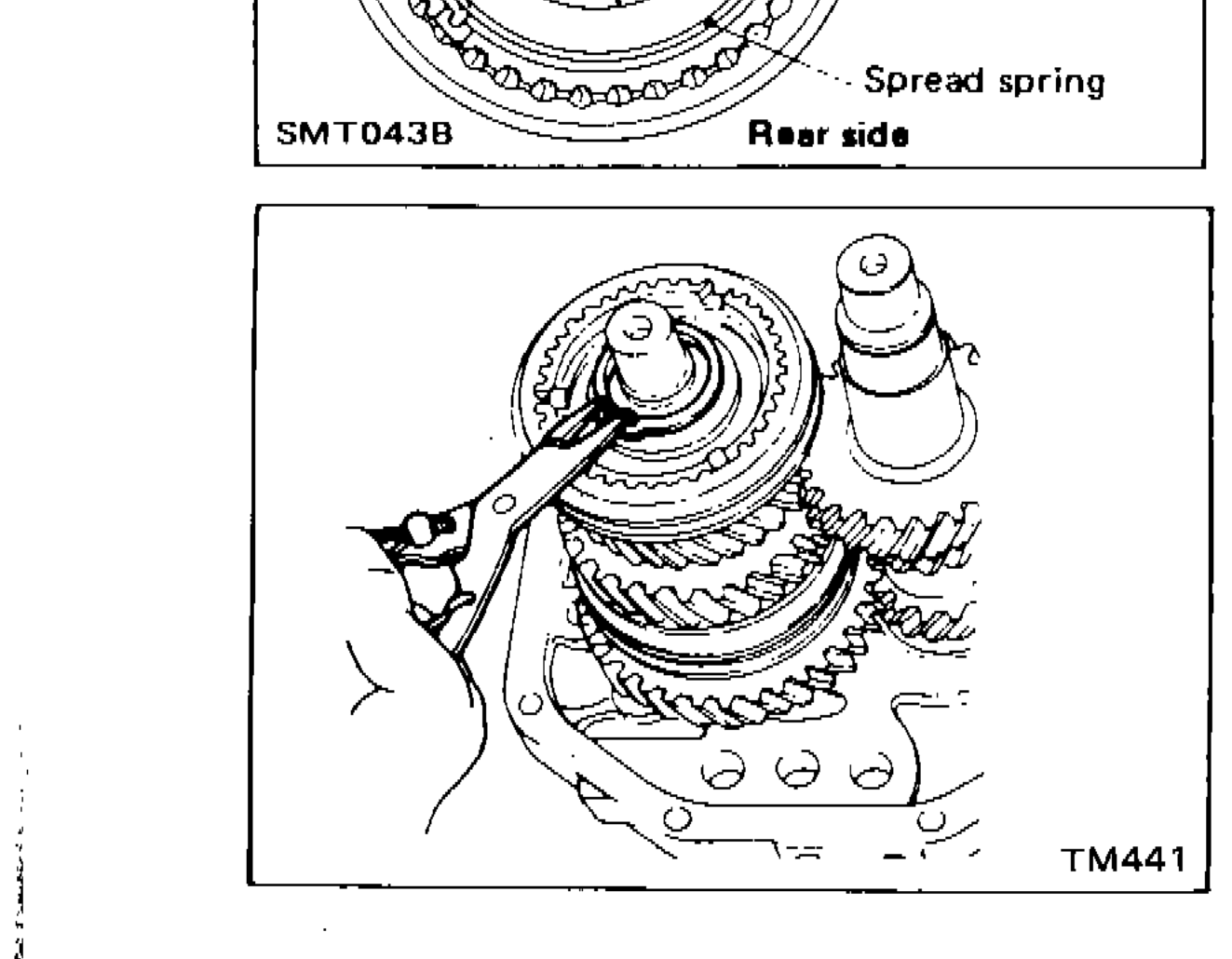

    Install thrust washer on mainshaft and secure it with mainshaft front snap ring. Select proper snap ring to minimize clearance of groove in mainshaft.
    Installing thrust washer and mainshaft front snap ring on mainshaft/adapter plate assembly
    TM441
  7. 6e
    Apply gear oil to mainshaft pilot bearing and install it on mainshaft.
Allowable clearance of grooveThrust washer to mainshaft front snap ring groove
0 - 0.18mm (0 - 0.0071 in)
Mainshaft front snap ring
Refer to S.D.S.
Parts DiagramFig. fig4
Parts diagram
#Part NameNotes / Torque
1Coupling sleeve
2Synchronizer hub
3Shifting insert
4Spread springRear side
