S13S13

FRONT AXLE AND FRONT SUSPENSION

FA-4parts diagram

Final tightening of rubber parts must be performed under unladen conditions with tires on ground (fuel, radiator coolant, engine oil full; spare tire, jack, hand tools and mats in designated positions).

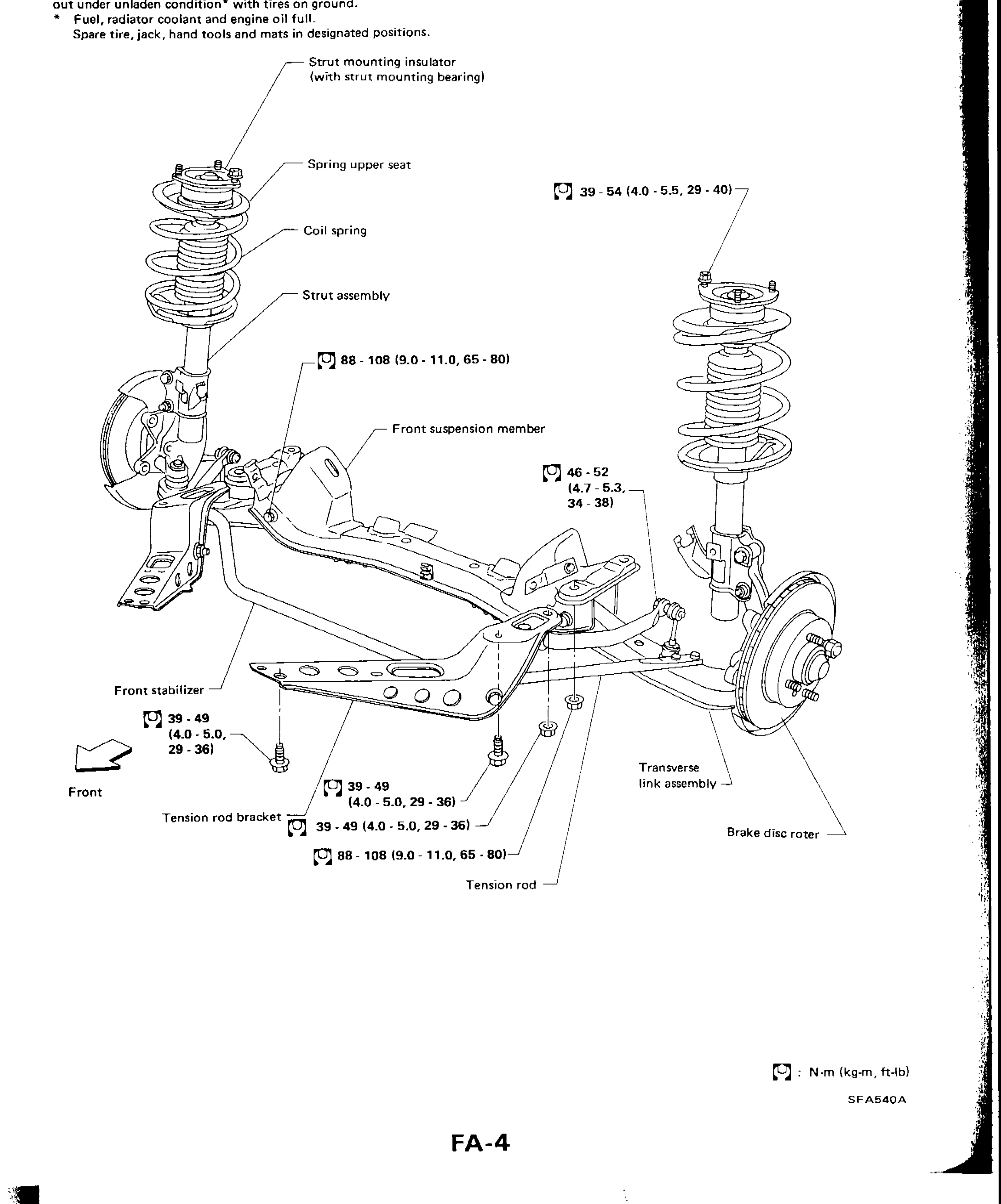

Parts DiagramFig. fig1
Parts diagram
#Part NameNotes / Torque
1Strut mounting insulator (with strut mounting bearing)
2Spring upper seat
3Coil spring
4Strut assembly
5Front suspension member
6Front stabilizer
7Tension rod bracket
8Tension rod
9Transverse link assembly
10Brake disc rotor
Strut mounting insulator (top nut)
39 - 54N·m (4.0 - 5.5, 29 - 40) kg·m, ft·lb
Strut assembly upper mounting (to body)
88 - 108N·m (9.0 - 11.0, 65 - 80) kg·m, ft·lb
Transverse link to knuckle / front suspension member
46 - 52N·m (4.7 - 5.3, 34 - 38) kg·m, ft·lb
Front stabilizer bracket / link
39 - 49N·m (4.0 - 5.0, 29 - 36) kg·m, ft·lb
Tension rod bracket (to body)
39 - 49N·m (4.0 - 5.0, 29 - 36) kg·m, ft·lb
Tension rod bracket (to tension rod)
39 - 49N·m (4.0 - 5.0, 29 - 36) kg·m, ft·lb
Tension rod (to front suspension member)
88 - 108N·m (9.0 - 11.0, 65 - 80) kg·m, ft·lb
