S13S13

FRONT SUSPENSION

FA-14parts diagram

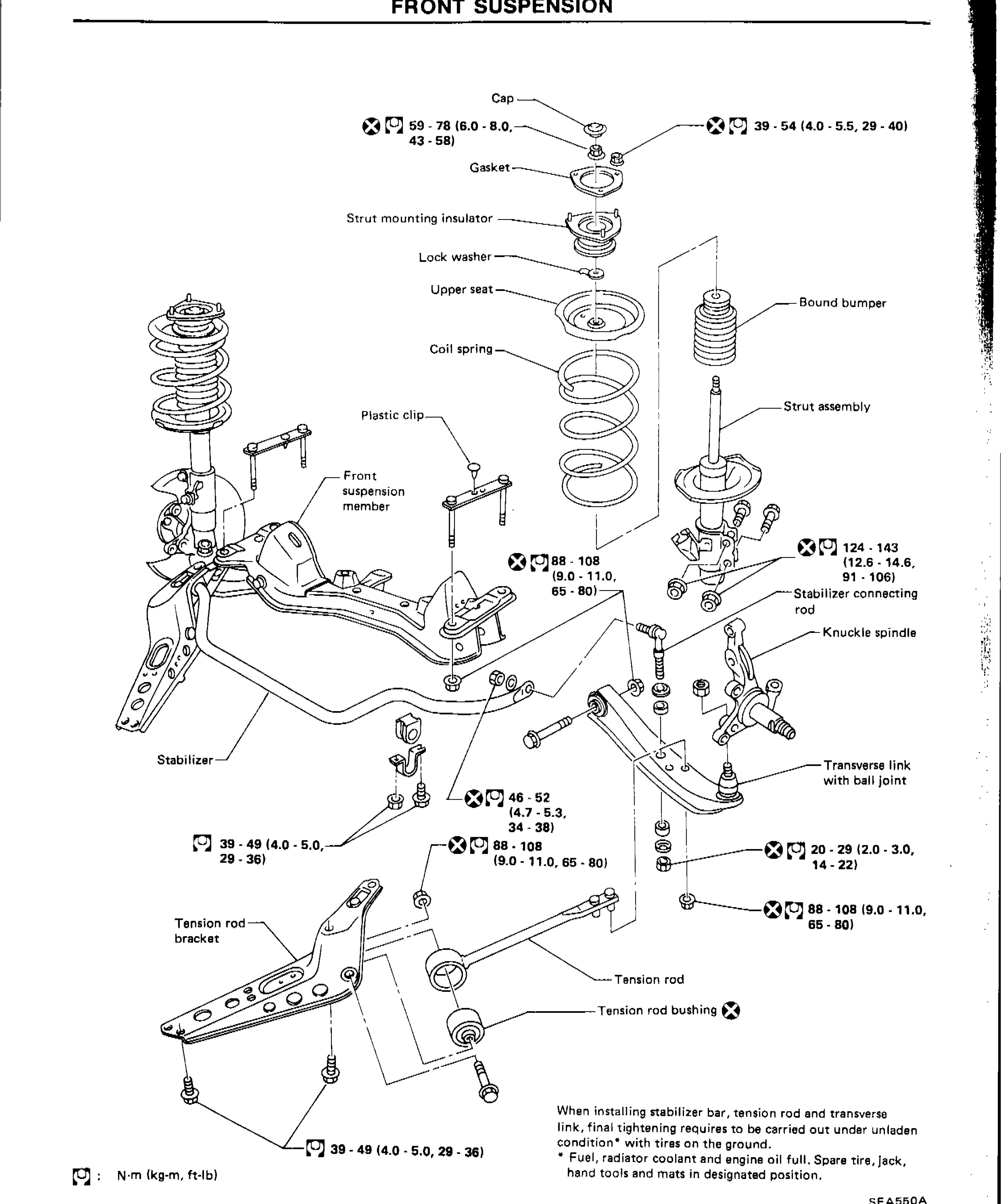

Parts DiagramFig. fig1
Parts diagram
#Part NameNotes / Torque
1Cap
2Gasket
3Strut mounting insulator
4Lock washer
5Upper seat
6Coil spring
7Plastic clip
8Bound bumper
9Strut assembly
10Front suspension member
11Stabilizer
12Stabilizer connecting rod
13Knuckle spindle
14Transverse link with ball joint
15Tension rod
16Tension rod bushingReplace bushing if deformed
17Tension rod bracket
Cap nut (strut top, center)
59 - 78N·m
Cap nut (strut top, center)
6.0 - 8.0kg-m
Cap nut (strut top, center)
43 - 58ft-lb
Strut mounting insulator nuts (upper 3 nuts)
39 - 54N·m
Strut mounting insulator nuts (upper 3 nuts)
4.0 - 5.5kg-m
Strut mounting insulator nuts (upper 3 nuts)
29 - 40ft-lb
Stabilizer connecting rod upper nut
124 - 143N·m
Stabilizer connecting rod upper nut
12.6 - 14.6kg-m
Stabilizer connecting rod upper nut
91 - 106ft-lb
Front suspension member to body bolts
88 - 108N·m
Front suspension member to body bolts
9.0 - 11.0kg-m
Front suspension member to body bolts
65 - 80ft-lb
Transverse link rear bracket bolt
46 - 52N·m
Transverse link rear bracket bolt
4.7 - 5.3kg-m
Transverse link rear bracket bolt
34 - 38ft-lb
Transverse link to suspension member bolt
88 - 108N·m
Transverse link to suspension member bolt
9.0 - 11.0kg-m
Transverse link to suspension member bolt
65 - 80ft-lb
Transverse link ball joint nut
20 - 29N·m
Transverse link ball joint nut
2.0 - 3.0kg-m
Transverse link ball joint nut
14 - 22ft-lb
Knuckle spindle to strut bolt
88 - 108N·m
Knuckle spindle to strut bolt
9.0 - 11.0kg-m
Knuckle spindle to strut bolt
65 - 80ft-lb
Stabilizer bracket bolt
39 - 49N·m
Stabilizer bracket bolt
4.0 - 5.0kg-m
Stabilizer bracket bolt
29 - 36ft-lb
Tension rod bracket bolt
39 - 49N·m
Tension rod bracket bolt
4.0 - 5.0kg-m
Tension rod bracket bolt
29 - 36ft-lb
N·m (kg-m, ft-lb)
