CHASSIS AND BODY MAINTENANCE

MA-26prose procedure

Tire Rotation

  1. 1
    Do not include the T-type spare tire when rotating the tires.

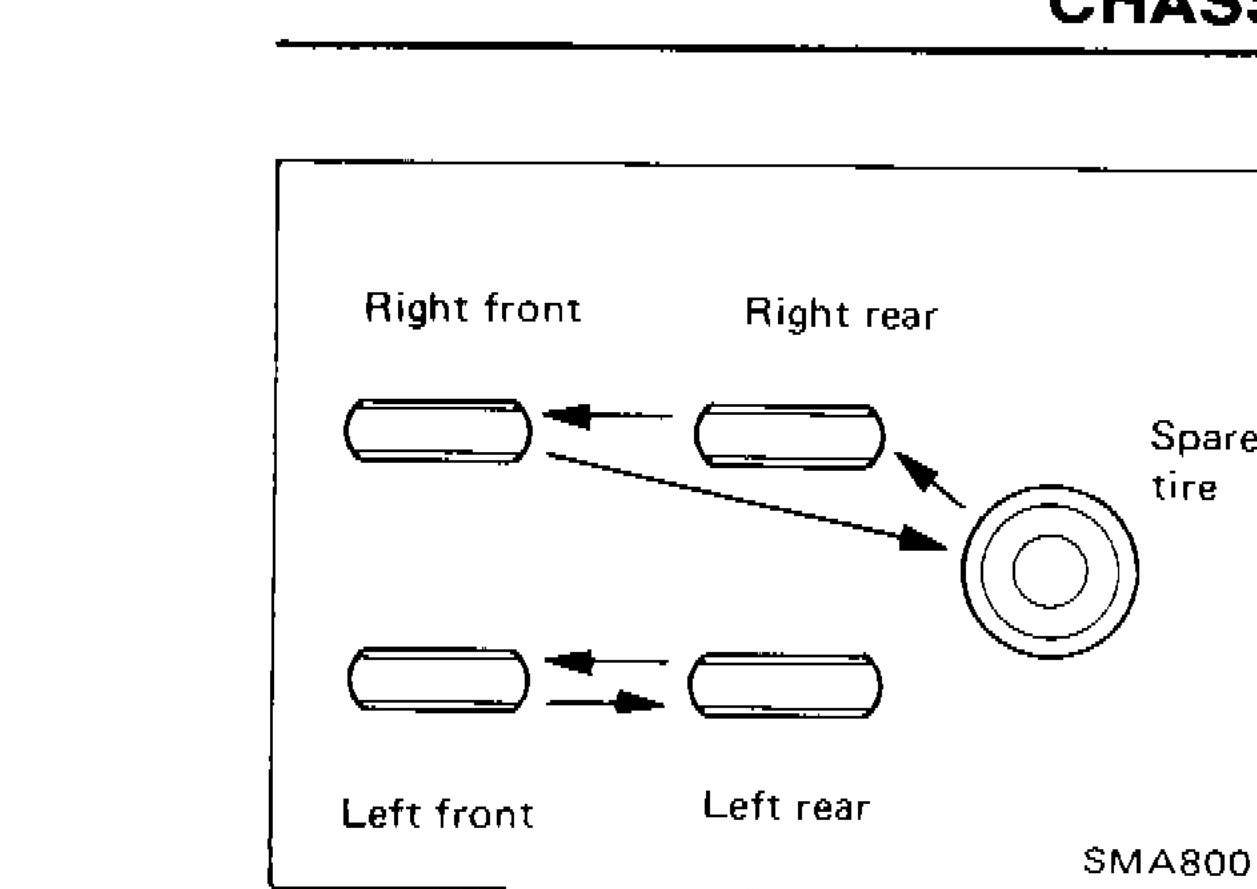

    Tire rotation diagram showing rotation pattern: right front swaps with right rear, left front swaps with left rear, and spare tire moves to one position. Labels: Right front, Right rear, Left front, Left rear, Spare tire.
    SMA800B
Wheel nuts
98 - 118N·m
Wheel nuts
10.0 - 12.0kg-m
Wheel nuts
72 - 87ft-lb

Checking Steering Gear and Linkage

STEERING GEAR

Checking Steering Gear

  1. 1
    Check gear housing and boots for looseness, damage or grease leakage.

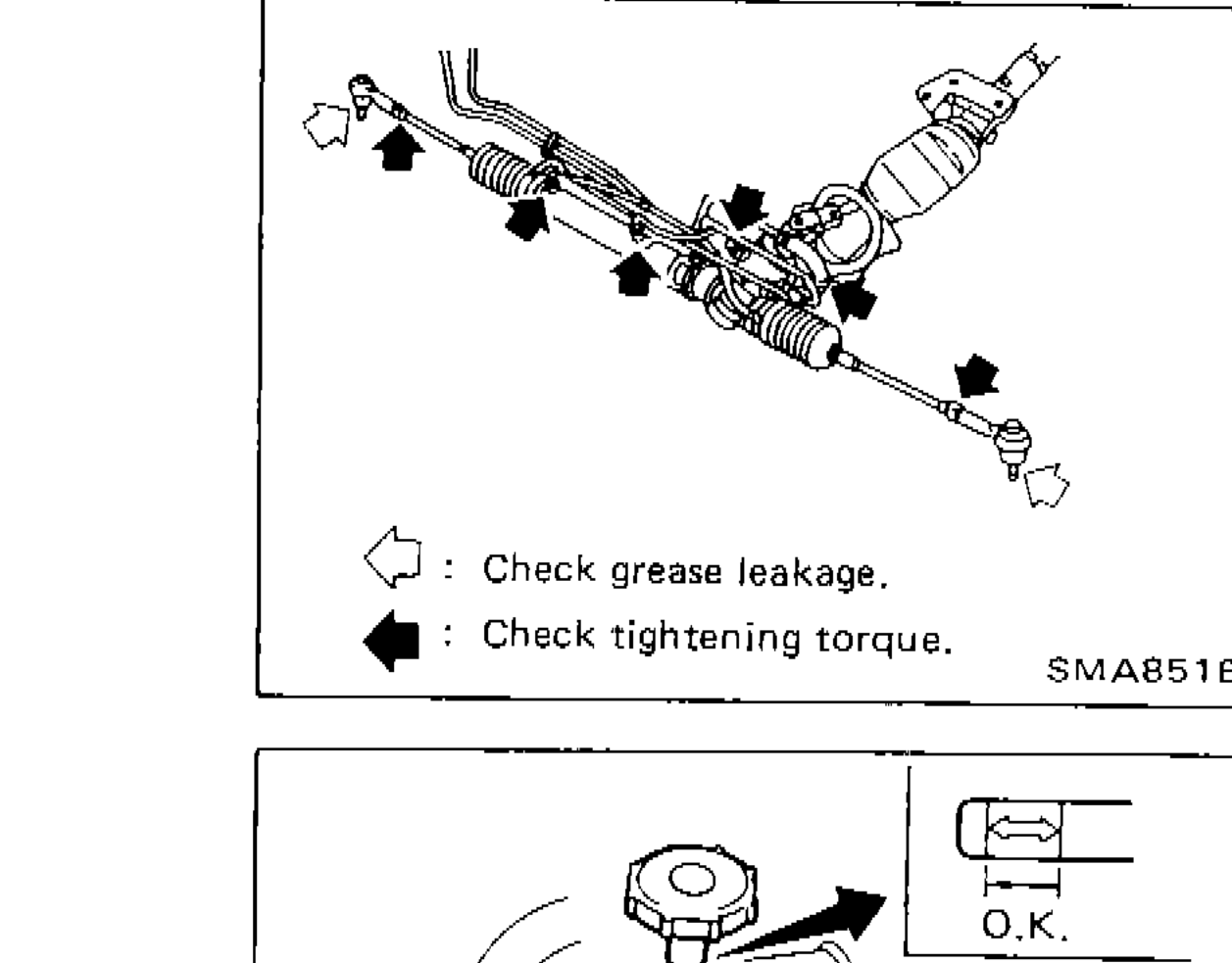

    Steering gear and linkage diagram showing check points. Open arrow: Check grease leakage. Filled arrow: Check tightening torque.
    SMA851B
  2. 2
    Check connection with steering column for looseness.
    Steering gear and linkage diagram showing check points. Open arrow: Check grease leakage. Filled arrow: Check tightening torque.
    SMA851B

STEERING LINKAGE

Checking Steering Linkage

  1. 1
    Check ball joint, dust cover and other component parts for looseness, wear, damage or grease leakage.
    Steering gear and linkage diagram showing check points. Open arrow: Check grease leakage. Filled arrow: Check tightening torque.
    SMA851B

Checking Power Steering Fluid and Lines

  1. 1
    Check fluid level, when the fluid is cold.

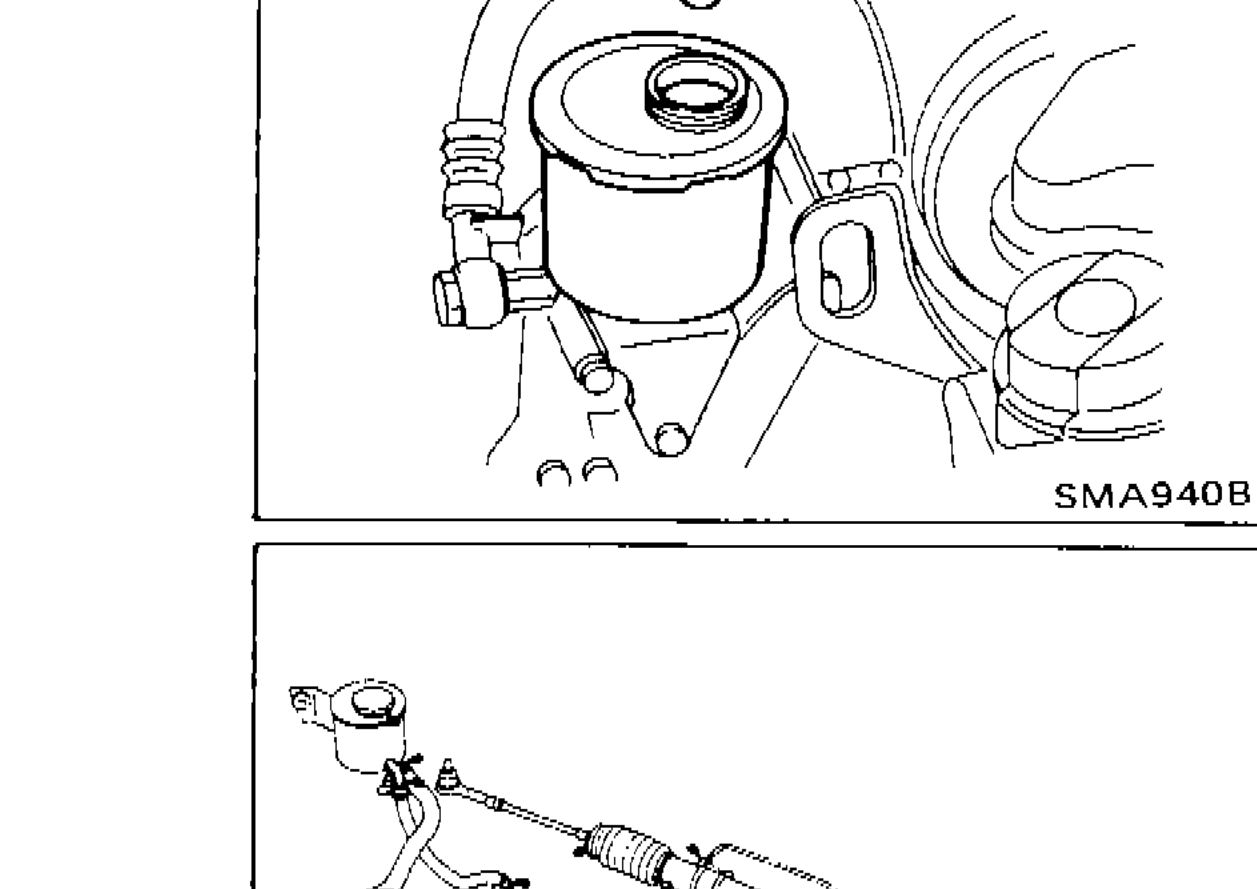

    Power steering fluid reservoir showing fluid level indicator with O.K. range marked.
    SMA940B
  2. 2
    Check lines for improper attachment, leaks, cracks, damage, loose connections, chafing and deterioration.
    Power steering lines and rack assembly showing line routing for checking improper attachment, leaks, cracks, damage, loose connections, chafing and deterioration.
    SST107B
