ENGINE LUBRICATION SYSTEM — Oil Pump (Cont'd) — DISASSEMBLY AND ASSEMBLY

LC-5prose procedure

Oil Pump (Cont'd)

DISASSEMBLY AND ASSEMBLY

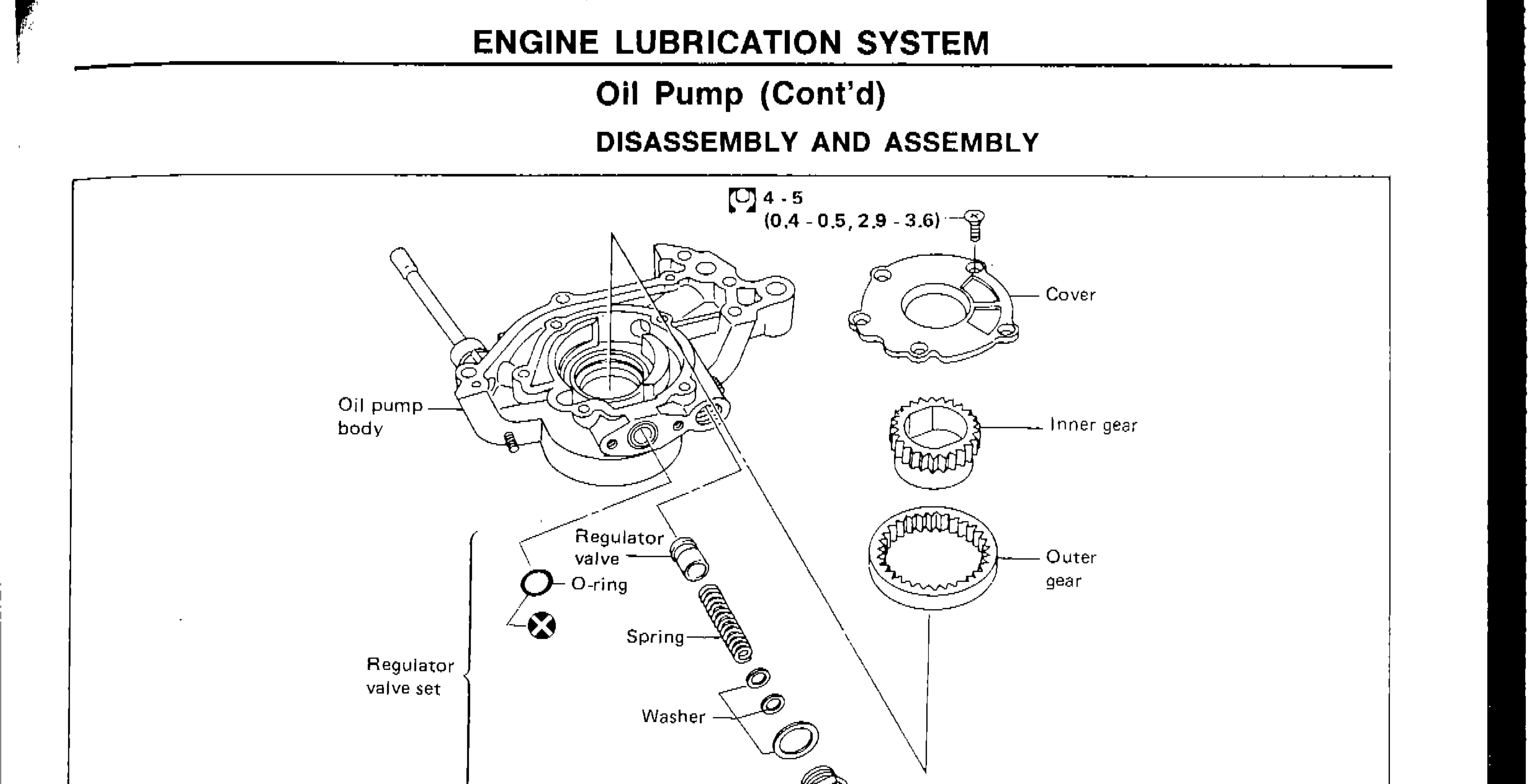

Parts DiagramFig. fig1
Parts diagram
#Part NameNotes / Torque
1Oil pump body
2CoverTorque: 4-5 N·m (0.4-0.5 kg-m, 2.9-3.6 ft-lb)
3Inner gear
4Outer gear
5Regulator valvePart of regulator valve set
6O-ringPart of regulator valve set
7SpringPart of regulator valve set
8WasherPart of regulator valve set
9CapTorque: 39-69 N·m (4.0-7.0 kg-m, 29-51 ft-lb); Part of regulator valve set
Cover bolt torque
4-5N·m
Cover bolt torque
0.4-0.5kg-m
Cover bolt torque
2.9-3.6ft-lb
Regulator valve cap torque
39-69N·m
Regulator valve cap torque
4.0-7.0kg-m
Regulator valve cap torque
29-51ft-lb

INSPECTION

Using a feeler gauge, check the following clearances.

Oil Pump Clearances

Body to outer gear clearance (1)
Value — Unit: mm (in)0.11 - 0.20 (0.0043 - 0.0079)
Inner gear to crescent clearance (2)
Value — Unit: mm (in)0.15 - 0.26 (0.0059 - 0.0102)
Outer gear to crescent clearance (3)
Value — Unit: mm (in)0.21 - 0.32 (0.0083 - 0.0126)
Housing to inner gear clearance (4)
Value — Unit: mm (in)0.05 - 0.09 (0.0020 - 0.0035)
Housing to outer gear clearance (5)
Value — Unit: mm (in)0.05 - 0.11 (0.0020 - 0.0043)
